בלי לחזור למדוד. בלי תירוצים.
יש כלים שעושים את העבודה, ויש כלים שאתה סומך עליהם. CVSM הופכת מד לייזר וטאבלט אנדרואיד לתחנת עבודה שלמה — מדידה, שרטוט וייצוא ישר ל-Cabinet Vision. נכנסת, מדדת, יצאת. והמדידה נכונה.
השיטה החדשה: מתקין עם טאבלט מחוספס ומד לייזר מודד מטבח פעם היום, עם CVSM
- 2
- הקשות לסריקת חדר מלא
- ± 1.5
- מ״מ דיוק מדידה
- 50
- מטר טווח לייזר
- 4
- שפות ממשק מלאות
יש רגע שאתה מסתכל על המדידה שלך, ופשוט יודע שהיא נכונה.
דקה אחת מהשטח — כך נראית מדידת חדר עם CVSM.
מודדים ← משרטטים ← מייצאים
שרשרת דיגיטלית אחת: ירייה בלייזר בשטח, שרטוט חי בטאבלט, וקובץ ייצור מוכן ל-Cabinet Vision. בלי הקלדה חוזרת, בלי שרטוט מחדש במשרד.
סריקה חכמה: שתי הקשות, וחדר שלם נסגר.
סריקה חכמה (Scan 2.0) — שתי יריות לייזר לכל קיר, הולכים בכיוון אחד מסביב לחדר. בלי להזין מספר קירות, בלי הקשות בין יריות. האפליקציה מזהה לבד מתי ההיקף נסגר ומכריזה על כך בקול, יריית רצפה ותקרה נותנות גובה חדר אמיתי — והתוכנית מציירת את עצמה על המסך בזמן שאתם עדיין עם הלייזר ביד.
-
מדידה מהירה — אלמנט בארבע יריות
חלון, דלת או שקע נכנסים לשרטוט בארבע יריות לייזר: שתי פינות באלכסון לרוחב וגובה, ירייה לרצפה לגובה מהרצפה, וירייה צדדית שמזהה לבד קיר שמאל או ימין — עם אישור קולי.
-
כפתור «מדוד» על כל שדה
בכל שדה מספרי באפליקציה: הקשה אחת, והירייה הבאה ממלאת בדיוק את הערך הזה. לשדות רגישים יש גם מדידת שלוש יריות — מקסימום, אמצע ומינימום.
-
מהונדס לדיוק מילימטרי
החישוב מפריד בין האורך האופקי האמיתי לרכיב הגובה של כל ירייה — טעות «האלכסון התלת-ממדי» הקלאסית — וחיתוכי הפינות מאומתים מול הוכחות גיאומטריות. נבדק מול עבודה אמיתית בשטח, לא רק בבדיקות יחידה.
-
הסריקה לא הולכת לאיבוד
התנתק הבלוטות׳ באמצע? הסריקה נשמרת, הודעת חיבור מחדש מופיעה (גם בקול), והמדידה ממשיכה מאותה נקודה ברגע שהלייזר חוזר.
שרטוט CAD אמיתי — בשטח, לא במשרד.
קנבס דו-ממדי אינטראקטיבי עם זום שמעוגן בדיוק מתחת לאצבעות, הצמדה אוטומטית לנקודות קצה, והתאמת תצוגה אוטומטית אחרי כל קיר חדש. קירות רגילים, איים וקירות קשת אמיתיים; צורות קמרון, קתדרלה ופנינסולה — כולל «קיר שקוף וירטואלי» לחללים פתוחים — כולן מיוצאות ל-Cabinet Vision עם גיאומטריית חזית נכונה.
-
מצב חזית (Elevation) לכל קיר
שקעים, מים, גז, חלונות, הנמכות תקרה והערות — כל אביזר ממוקם עם משמאל / מימין / מלמטה, ולכל שדה כפתור «מדוד» משלו.
-
תצוגה מקדימה בתלת-ממד
החדר נבנה בתלת-ממד בזמן אמת: קירות בגובה ובעובי אמיתיים, קשתות כגיאומטריה מעוגלת אמיתית, אביזרים במקומם — סיבוב, זום ומצב שלד.
-
אלמנטים נשארים במקום
הארכה או קיצור של קיר לעולם לא מזיזים חלון או שקע שכבר מוקמו במרחב האמיתי — התנהגות שנבדקה על כל שבעת נתיבי עריכת הקירות.
-
16 שכבות שרטוט
מדליקים ומכבים בדיוק את שכבות הסימון שצריך, עם שמירת פריסטים — שרטוט נקי ללקוח, שרטוט מפורט לייצור.
מהטאבלט — ישר לקובץ ייצור.
בסוף הביקור לא נשאר «לעבור על זה במשרד»: קובץ ORDX מוכן ל-Cabinet Vision ו-PDF אדריכלי ללקוח. הכול נולד מהמדידה עצמה — אפס הקלדה מחדש.
עובדת עם הלייזרים המקצועיים שכבר יש בשטח.
גררו לסיבוב — כל מכשיר בתלת-ממד, כולל מסך האפליקציה האמיתי על הטאבלט.
טוען דגם…
גררו לסיבוב
-

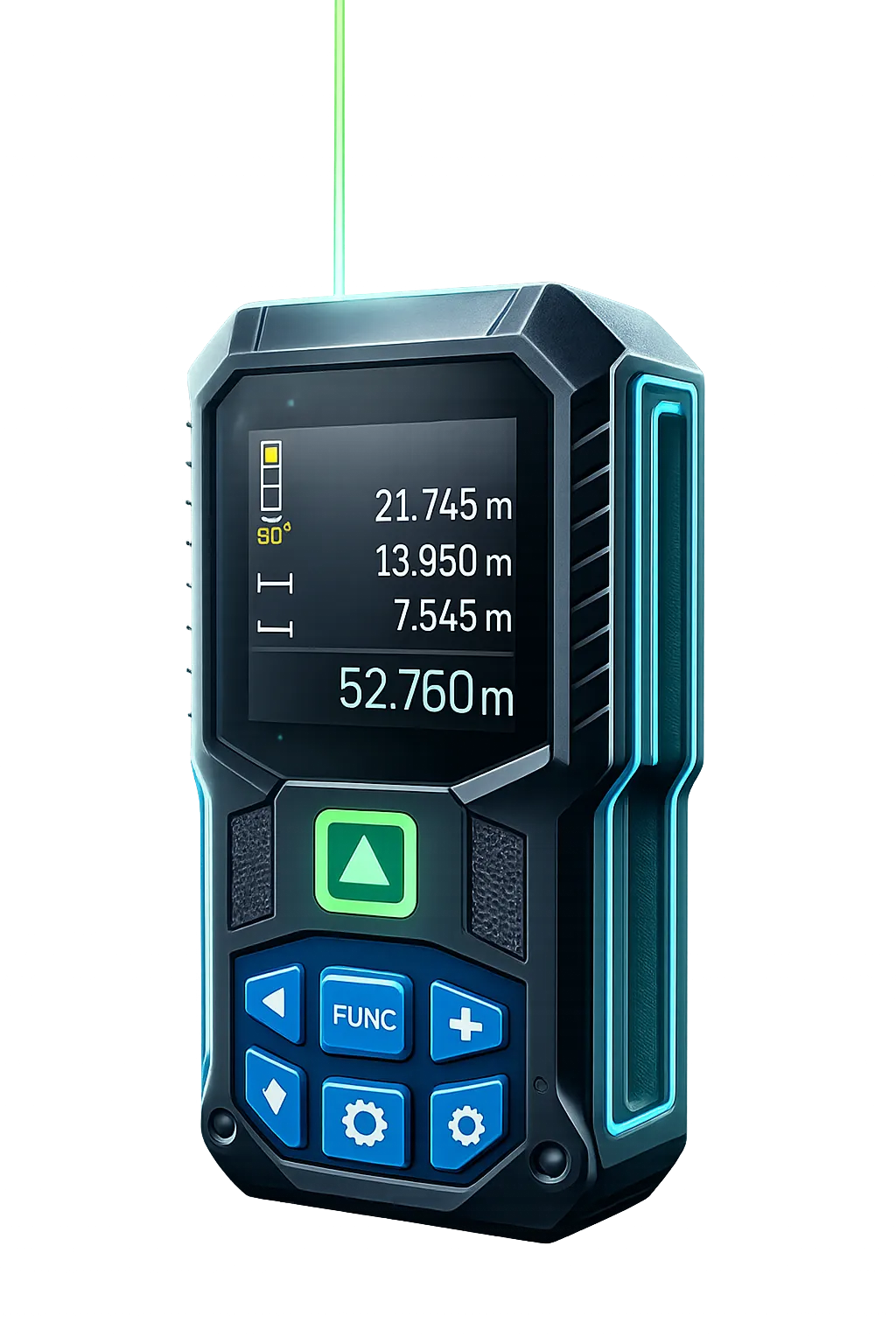

Bosch GLM 50C
מדידה מרחוק מתוך האפליקציה ב-Bluetooth LE — שבעה מצבי מדידה: קדמי/אחורי, חצובה, מינימום-מקסימום רציף וזווית. טווח 0.15–50 מ׳, דיוק ±1.5 מ״מ, חיבור אוטומטי למכשירים שמורים ושמות מותאמים אישית.
-

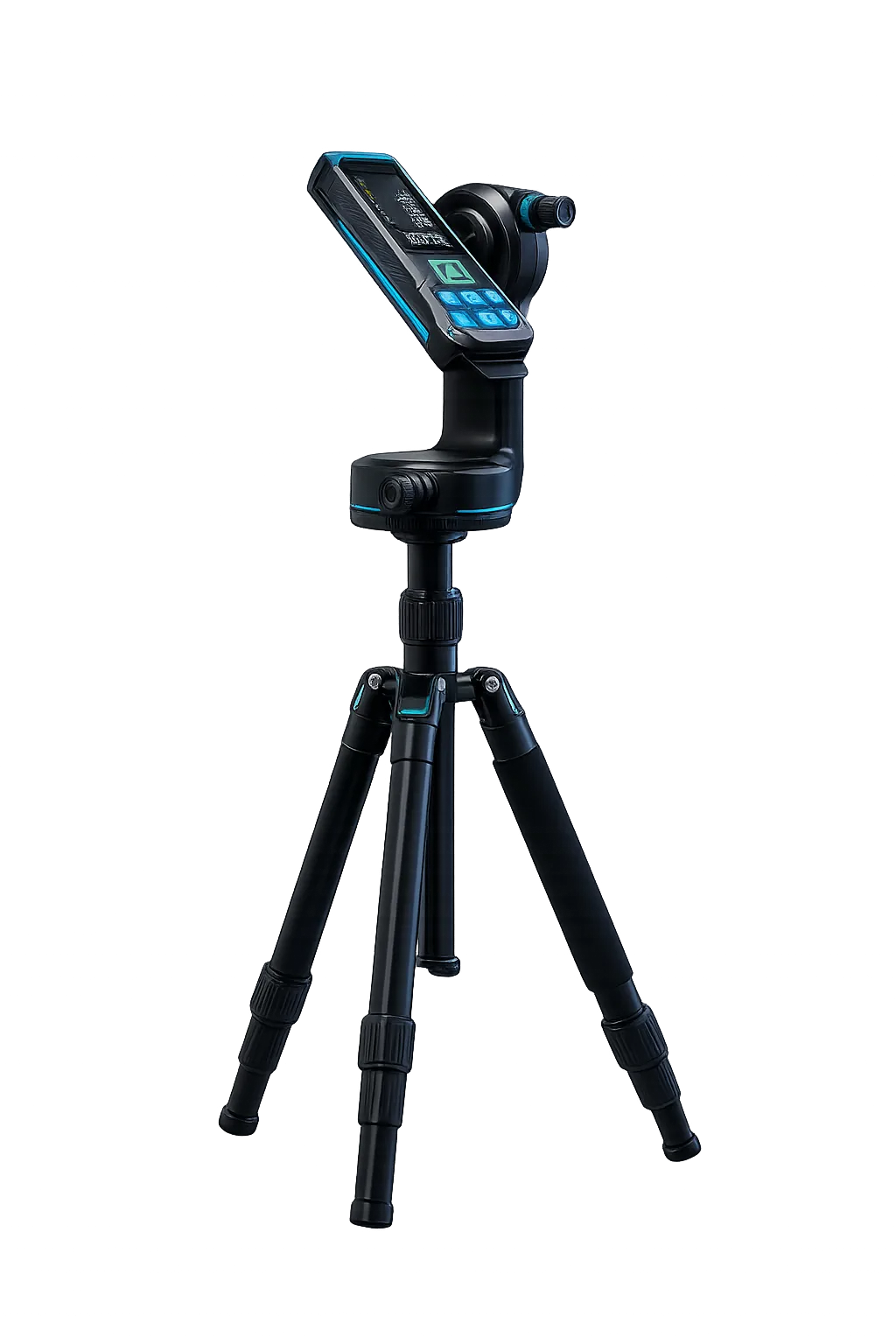

Leica DISTO X6 + DST 360
פילוס עצמי ולכידת נקודות תלת-ממד אמיתיות — יצירת קירות ישירות מהלייזר במצב תוכנית.
-
אביזר מקודד-סיבוב ESP32
סקר חדר פולארי דו-ממדי עם לייזר מרחק בלבד — נתיב חומרה נגיש וזול לאותו זרם עבודה, בלי יחידת תלת-ממד.
הדגמים התלת-ממדיים להמחשה בלבד, ללא לוגו. Bosch ו-Leica הם סימנים מסחריים של בעליהם.
יכולות Bosch ו-Leica בשילוב אפליקציית המדידה
סיכום יכולות מערכת המדידה וההבדלים המרכזיים בין עבודה עם מד לייזר Bosch לבין מערכת Leica.
| Bosch GLM 50C | Leica DISTO X6 + DST 360 | |
|---|---|---|
| סוגי מדידה | מדידה קווית · מדידת זווית בשיטת משולש זהב · מדידת מינימום/מקסימום | כל יכולות Bosch · מדידת קירות ותשתיות באמצעות P2P · לכידת צורת קיר · מדידת רדיוסים ופינות מעוגלות · מדידה מהמקום |
| Bluetooth | כן | כן |
| P2P (נקודה לנקודה) | לא | כן |
| קואורדינטות | לא | מספר קואורדינטות מוגדרות |
| מומלץ עבור | חדרים סטנדרטיים | חדרים מורכבים |
Bosch: פתרון מהיר ויעיל למדידת חדרים סטנדרטיים.
Leica: פתרון מתקדם למדידת חדרים מורכבים וגיאומטריה מורכבת.
מתי לבחור מה
Bosch GLM 50C — בחרו Bosch כשהחדרים סטנדרטיים וישרים, והמהירות היא הדבר החשוב — חיבור, ירייה, ותוצאה.
Leica DISTO X6 + DST 360 — בחרו Leica כשיש קירות קשתיים, פינות מעוגלות, גיאומטריה לא סטנדרטית, או כשצריך למדוד מנקודה אחת בלי גישה לכל קיר.
Bosch ו-Leica הם סימנים מסחריים של בעליהם בהתאמה. ההשוואה מבוססת על יכולות שילוב המכשירים עם אפליקציית CVSM.
מסמכים
Bosch מול Leica — השוואה מלאה
השוואה מקורית בין מד הלייזר Bosch לבין מערכת Leica: סוגי מדידה, Bluetooth, P2P, קואורדינטות והמלצת שימוש לכל אחד.
אתה שולח את זה ישר לייצור, ואתה רגוע.
שרשרת אחת, קובץ אחד, אפס הקלדות — מהקיר הראשון ועד ה-CNC.
קטלוג תואם בייט-אחר-בייט
שמות הקטלוג בקובץ ה-ORDX תואמים בייט-אחר-בייט לקטלוג «אלמנטים למדידה» שבמסד הנתונים של Cabinet Vision — המדידה זורמת ישר לקובץ ייצור בלי מיפוי ידני. מאומת בבדיקת ייבוא הלוך-ושוב אמיתית.
גיאומטריה מלאה
קובץ אחד לפרויקט או קובץ לכל חדר — כולל קירות קשת וקמרונות, מיפוי אביזרים מלא ופרטי לקוח ומשלוח.
PDF באיכות אדריכלית
בלוק כותרת אמיתי, קנה מידה אמיתי (1:20 / 1:25 / 1:50 / 1:100) עם סרגל מידה, היררכיית עוביי קו, מידות ללא התנגשויות, עברית RTL תקינה וסימוני פתיחת דלתות.
«ממדידה עד המכונה»
לא רק קובץ ל-CNC — גם PDF שאפשר לשלוח היום.

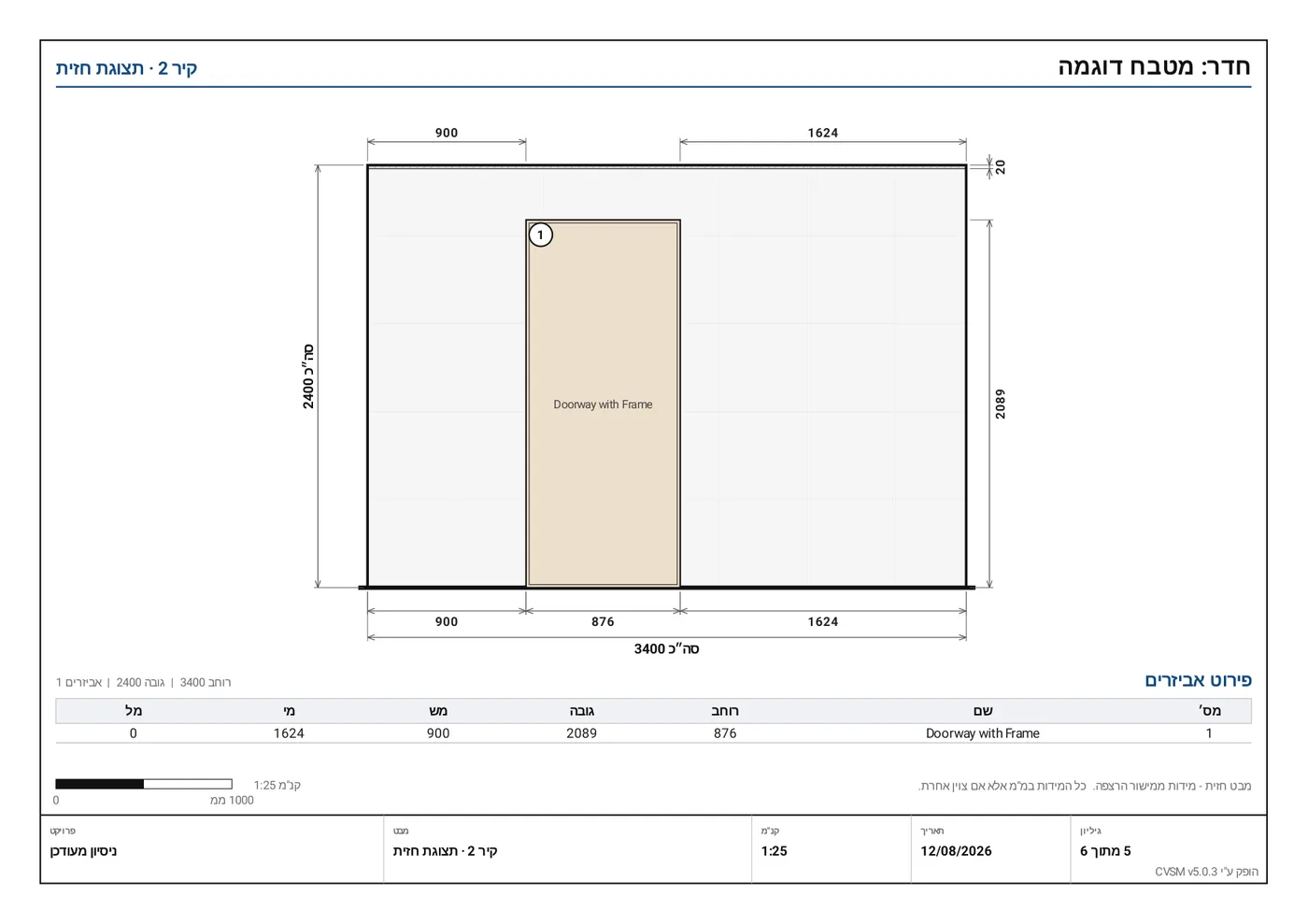

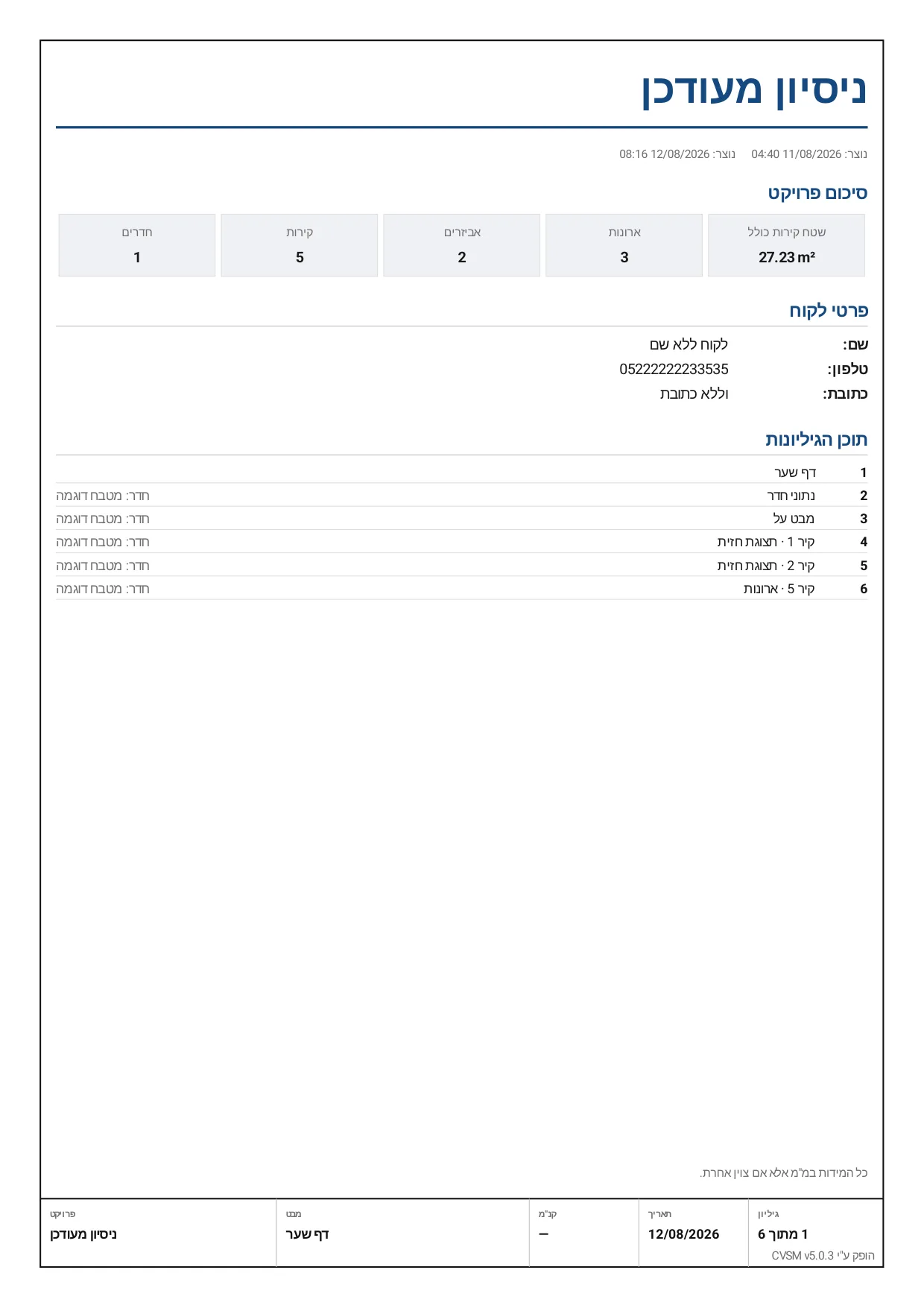

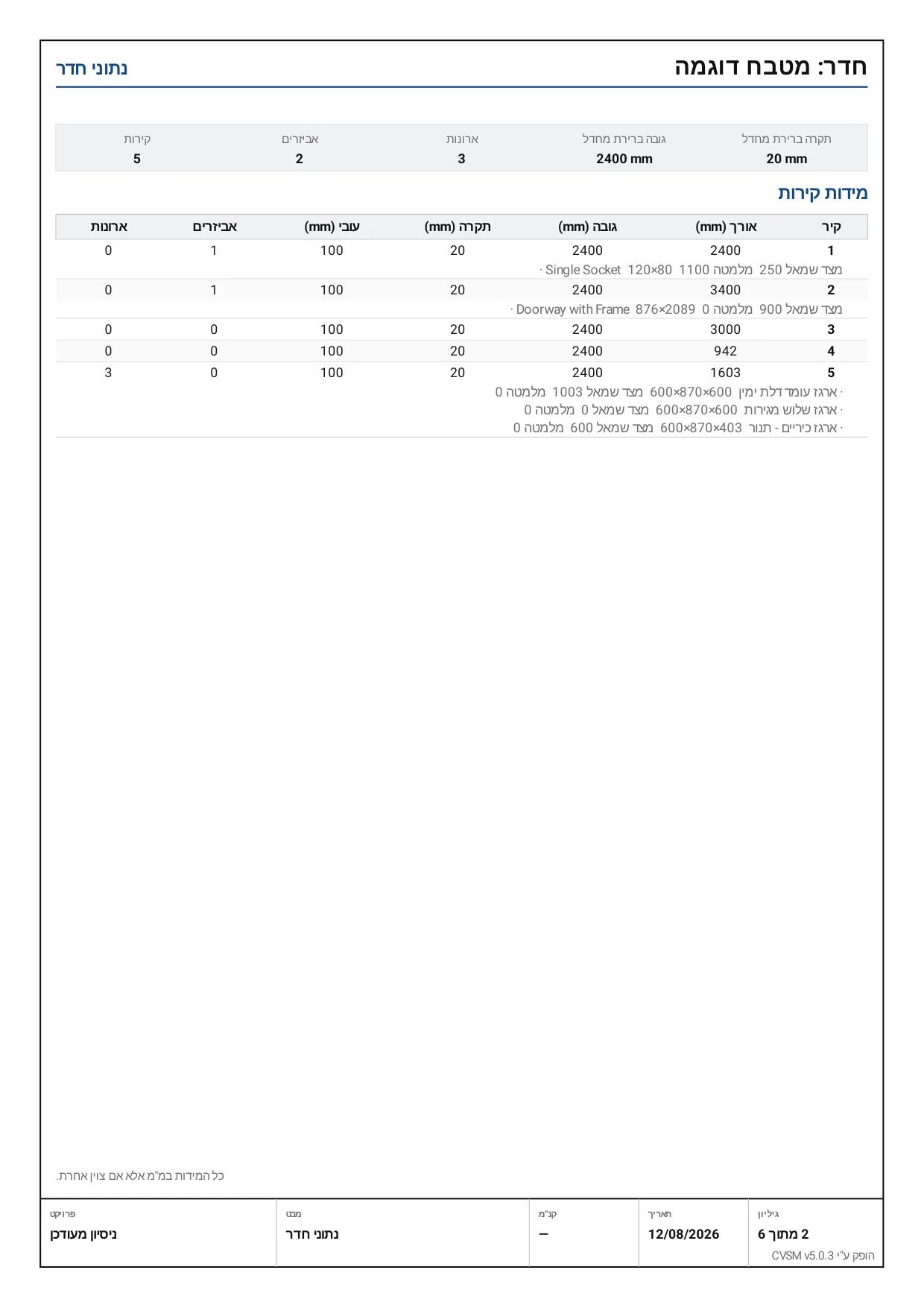

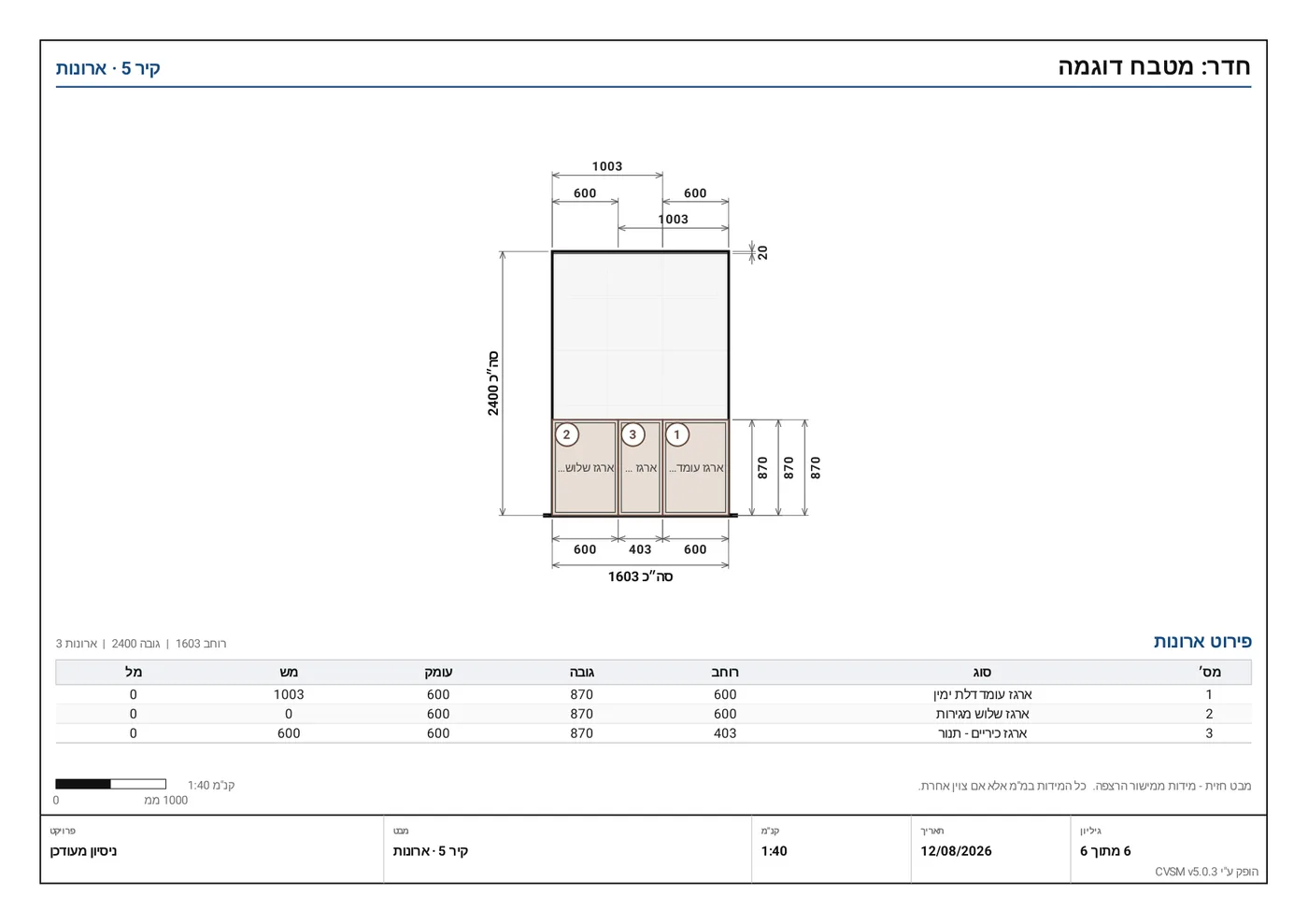

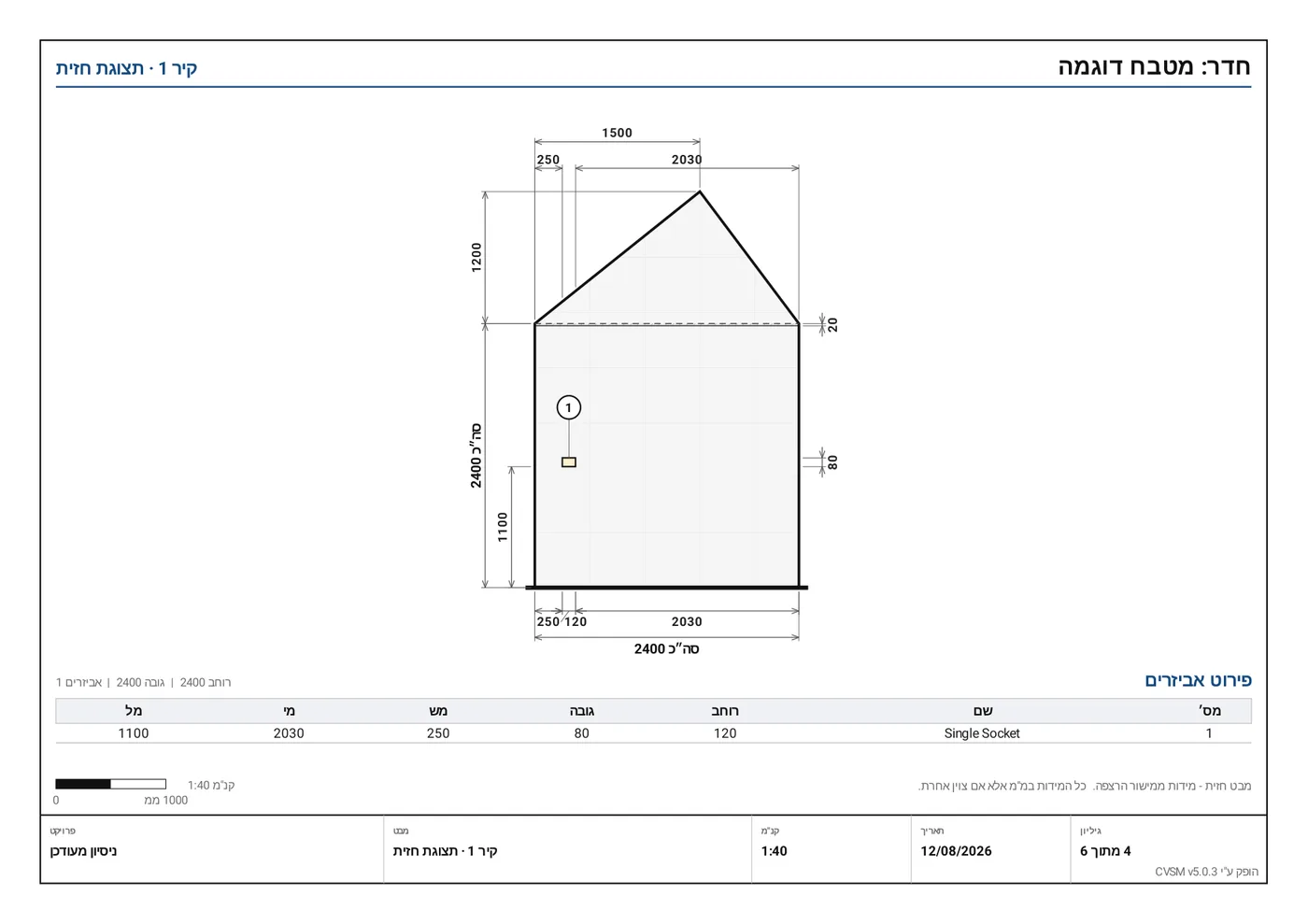

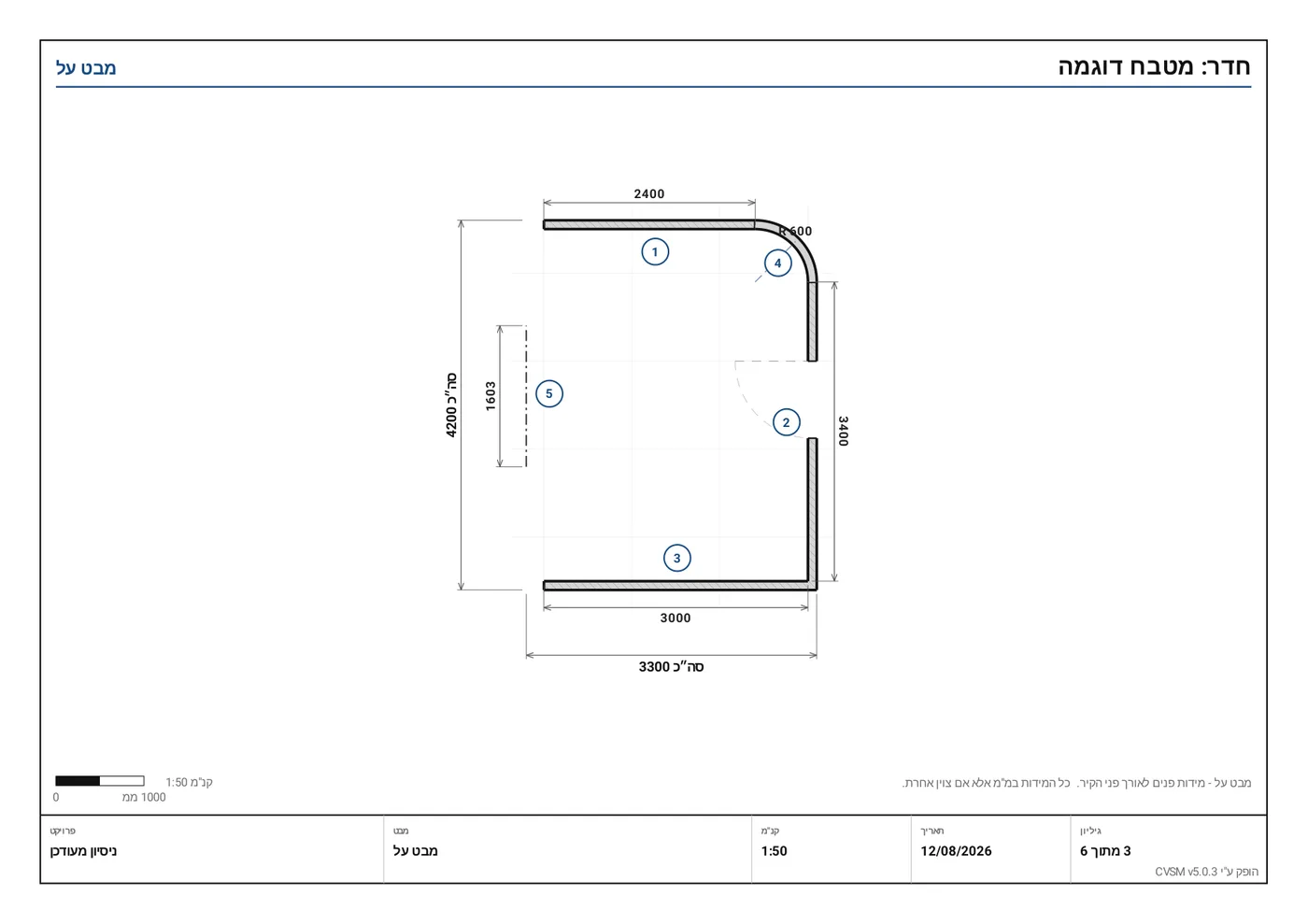

דוגמה אמיתית שיוצאה מהאפליקציה על פרויקט בדיקה: דף שער עם סיכום הפרויקט, טבלת נתוני חדר (קירות, אביזרים וארונות), תוכנית קומה בקנה מידה אמיתי (1:50), ושני חתכי חזית עם שרשראות מידות מלאות (1:25 ו-1:40) — הכול עם בלוק כותרת אמיתי וסרגל קנה מידה.
מסמכים
דוגמת קובץ ייצוא PDF
קובץ PDF אמיתי שיוצא מהאפליקציה על פרויקט בדיקה: דף שער, נתוני חדר, תוכנית קומה בקנה מידה אמיתי, וחתכי חזית עם שרשראות מידות מלאות.
והלקוח שעומד לידך רואה בדיוק עם מי הוא עובד.

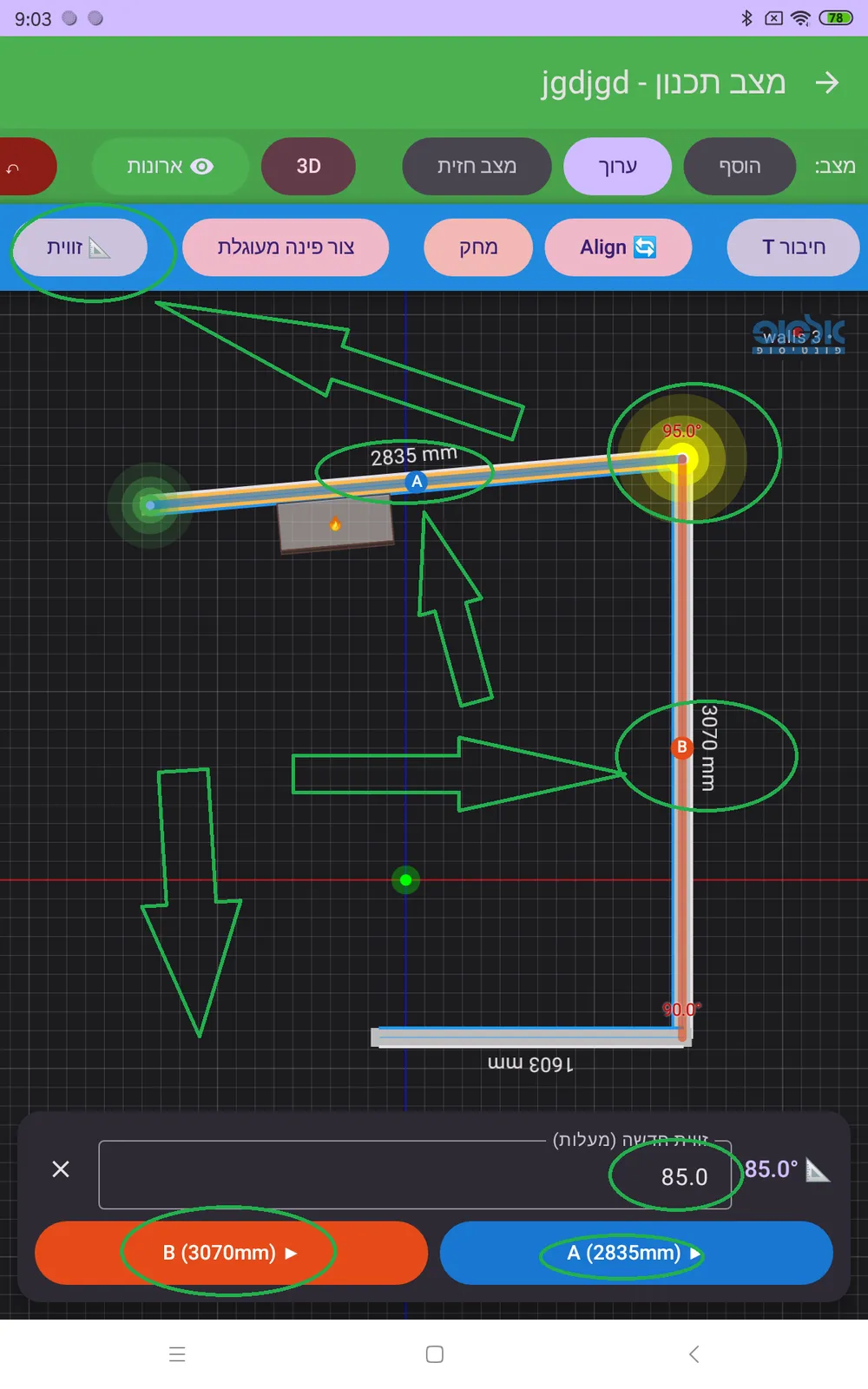

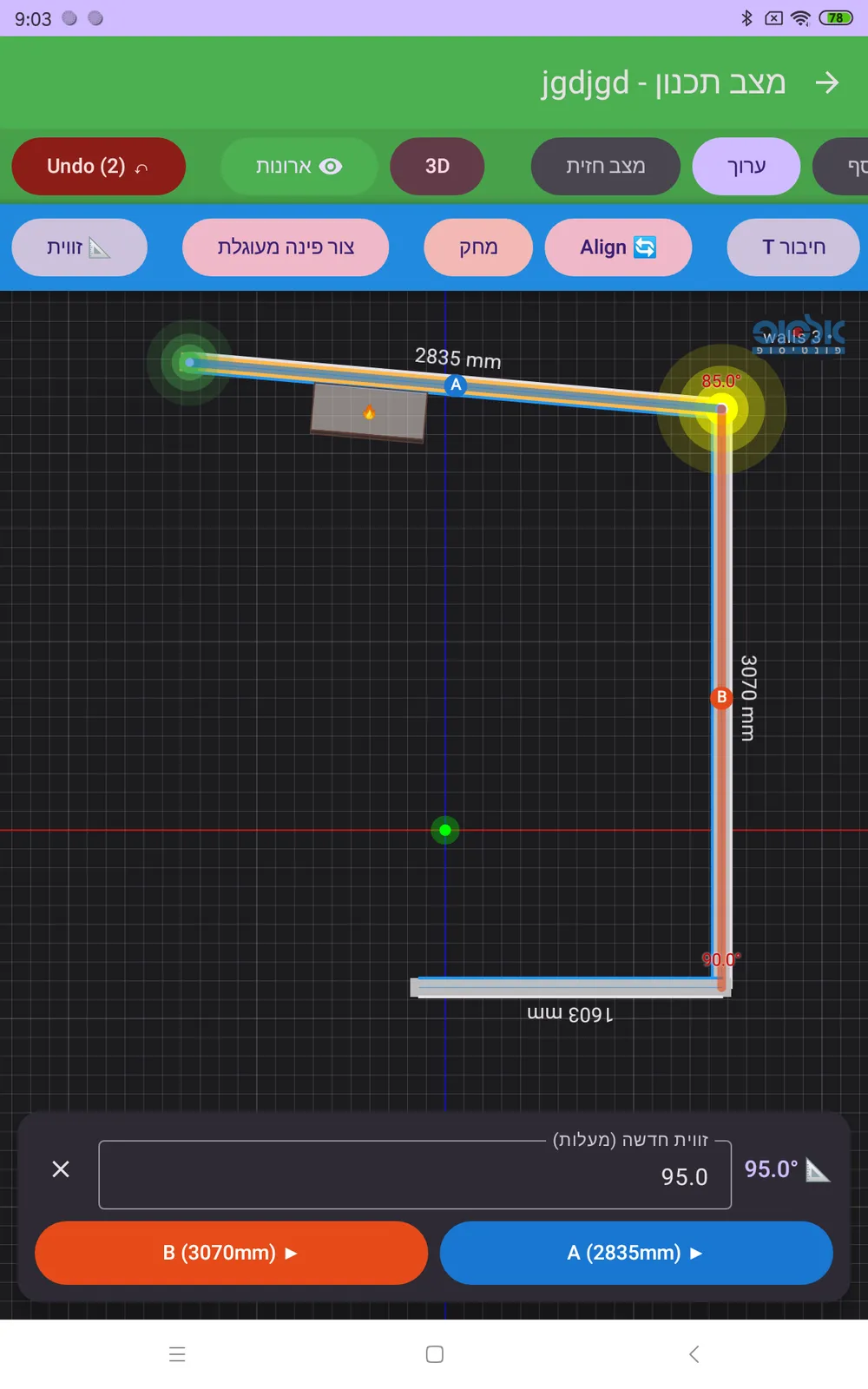

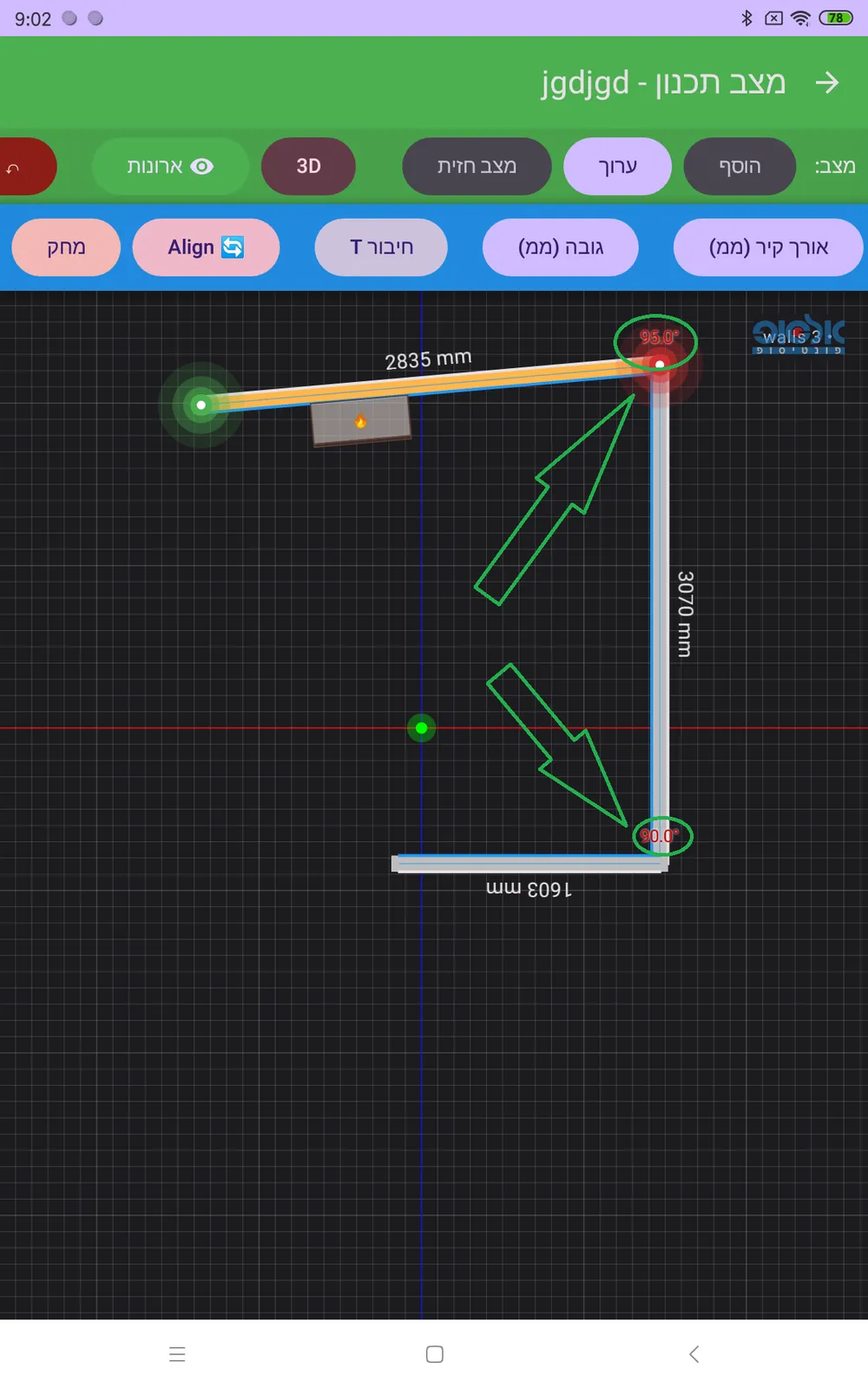

הקלטת מסך אמיתית מסריקת חדר, ומסך העבודה כפי שהוא — בלי קוסמטיקה.
החומרה, המסכים, וההדרכות שמאחורי הקלעים.
בקרוב יתווספו עוד תמונות ומסמכים.
נבנית מהשטח.
ארבע שפות, אפס פשרות
עברית (RTL), אנגלית, רוסית וערבית — כ-980 מחרוזות ממשק מתורגמות בכל אחת מהשפות. אף שפה לא נגררת מאחור.
עדכונים אוטומטיים
ערוץ עדכון אוטומטי: כל טאבלט בצוות מקבל את הגרסה האחרונה מעצמו, עם כרטיסי «מה חדש» בתוך האפליקציה.
הדגמות חיות למתקינים
האפליקציה בשימוש יומיומי אמיתי בשטח, ומוצגת בהדגמות חיות בפני מתקינים.
עיצוב Elsop
שפת עיצוב אחידה לאורך כל האפליקציה, כולל «מצב כהה במיוחד» — שחור אמיתי לעבודה בשמש חזקה ובחדרים חשוכים.
- 980
- מחרוזות ממשק בכל שפה
- 16
- שכבות שרטוט לבחירה
- 7
- מצבי מדידה ב-Bosch
- 4
- שפות במקביל
זו לא עוד גרסה. זו הגרסה שתשנה לך את יום העבודה.
CVSM 5 מאלסופ — רישיון בהתאמה לצוות שלכם. האפליקציה אינה זמינה ב-Play Store: ההפצה ישירה מ-Elsop, עם עדכונים אוטומטיים לכל טאבלט.
